GP 128-2014 – Ghid pentru calculul şi proiectarea la acţiunea seismică a structurilor metalice de tip rafturi pentru prezentare şi depozitare în spaţii comerciale.
APASA AICI pentru a descarca GP 128-2014 in format PDF – Gratuit
Obiect și domeniu de aplicare al GP 128/2014
- Se aplică rafturilor metalice amplasate în interiorul clădirilor comerciale, folosite pentru prezentare și – sau depozitare.
- Nu se iau în considerare acțiunile vântului și zăpezii, deoarece rafturile sunt interioare.
- Rafturile sunt tratate ca structuri independente, nelegate de structura de rezistență a clădirii.
Ce urmareste GP128-2014
Cerințe generale de proiectare prezentate in 128 din 2014
- Reguli pentru alcătuirea și amplasarea rafturilor metalice.
- Criterii de regularitate structurală și proiectare disipativă (pentru comportament seismic).
- Condiții de ancorare, conexiuni, și contravântuiri.
Acțiuni și încărcări
- Se definesc acțiuni permanente, variabile, accidentale (ex. impact), și seismice.
- Include metode de combinare a acțiunilor pentru verificarea la starea limită ultimă și de serviciu.
Elemente structurale
- Cerințe pentru materiale, excentricități, îmbinări, și abateri admise.
- Reguli pentru calculul global și modelarea seismică a rafturilor.
Proiectare asistată de experiment
- Evaluarea comportamentului prin încercări mecanice și testări pe componente (grinzi, stâlpi, îmbinări).
- Se analizează efectele flambajului, voalării, și distorsiunii.
Elemente specifice din GP 128/14
- Proiectarea grinzilor, stâlpilor, plăcilor de bază, ancorajelor, și distanțierilor.
- Reguli pentru contravântuiri orizontale și verticale.
Condiții de exploatare
- Instrucțiuni pentru montaj, siguranță în exploatare, și evaluarea avariilor (locale și globale).
- Include exemple de calcul și metode de testare experimentală.
Acest ghid este esențial pentru proiectanți, executanți și verificatori tehnici care lucrează cu sisteme de rafturi metalice în zone seismice. Dacă vrei, pot extrage și exemple de calcul sau structura unui model de raft conform ghidului.
De aici poti descara acest normativ- ghid de proiectare – GP 128 din anul 2014 ( download gratis )

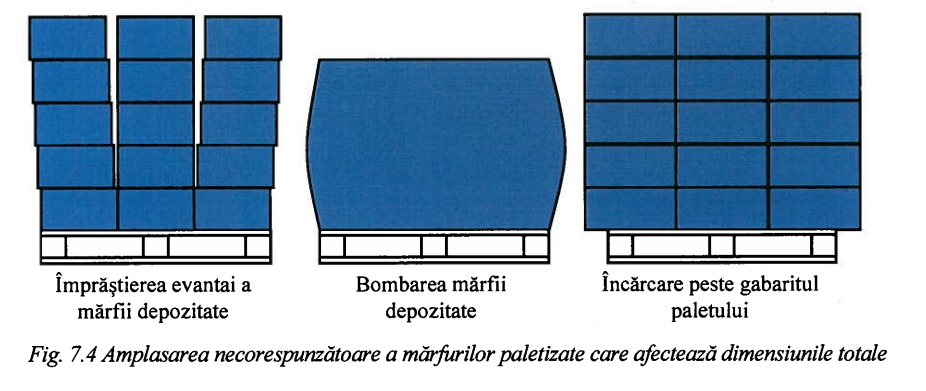

(exemplu de platetizare care afecteaza dimensiunile totale)

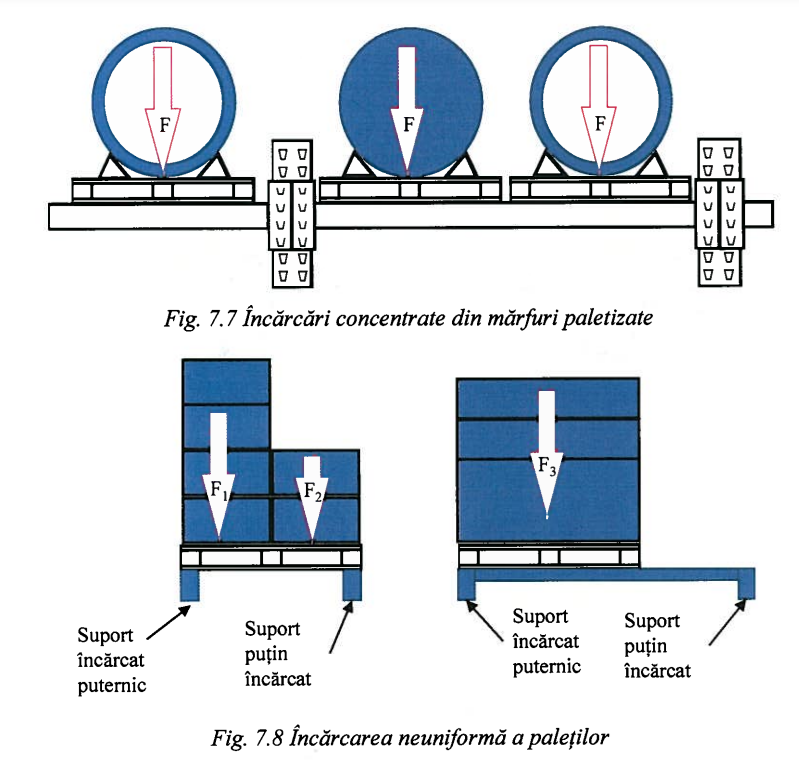

(Incarcarea neuniforma a paletilor pe rafturi)
Cuprinsul acestui ghid de proiectare
Documentul tehnic GP 128 – 2014 stabilește cerințele esențiale pentru proiectarea, calculul și exploatarea structurilor metalice de rafturi utilizate în sistemele de depozitare paletizată. În prima parte, sunt definite obiectul și domeniul de aplicare, fiind menționate documentele de referință, simbolurile utilizate și termenii specifici.
Urmează cerințele generale de proiectare, care includ principii de amplasare și alcătuire a structurilor, criterii de regularitate structurală, reguli pentru proiectarea structurilor slab disipative și a celor disipative, condiții de ancorare, precum și cerințe suplimentare pentru elementele disipative, conexiuni și contravântuiri concentrice.
GP 128 – 2014 detaliază apoi acțiunile ce trebuie luate în considerare în proiectare: acțiuni permanente și variabile, greutatea produselor paletizate, efectele dinamice ale poziționării acestora, acțiuni accidentale prin impact și acțiunea seismică. Sunt prezentate și regulile de combinare a acțiunilor, alături de coeficienții parțiali de siguranță.
Pentru elementele de rezistență ale structurilor metalice, documentul impune cerințe privind materialele, excentricitățile, abaterile admise și tipurile de îmbinări.
Calculul global al structurilor este abordat prin metode de analiză și de evaluare a comportamentului la acțiunea seismică, iar GP 128 din anul 2014 oferă și îndrumări pentru proiectarea asistată de experiment a elementelor și prinderilor structurale. Sunt incluse aspecte precum determinarea proprietăților secțiunii transversale, proiectarea elementelor diagonale, evaluarea capacității de rezistență la întindere și compresiune, proiectarea grinzilor, stâlpilor, conexiunilor și pieselor de înnădire, precum și cerințele pentru contravântuiri orizontale, plăci de bază, ancoraje și distanțiere.
În ceea ce privește exploatarea, GP 128/2014 oferă recomandări pentru montajul și instalarea sistemelor de depozitare, siguranța în utilizare, evaluarea avariilor și alte considerații suplimentare privind funcționarea în condiții optime.
Documentul include și trei anexe informative. Anexa A descrie metodele de încercare și evaluare a rezultatelor experimentale, inclusiv determinarea proprietăților mecanice ale oțelului și testarea componentelor. Anexa B oferă exemple de calcul pentru diferite tipuri de rafturi amplasate în zone seismice, iar Anexa C prezintă exemple privind evaluarea rezultatelor încercărilor experimentale, cum ar fi încercarea la întindere, determinarea ariei eficace și influența flambajului prin distorsiune.
Act normativ de aprobare O.M.D.R.A.P. nr. 393/13.03.2015
Monitorul Oficial al României – M.Of., p I, nr. 214 bis/31.03.2015
